3 Hardware
Dieses Kapitel beschäftigt sich mit dem Aufbau von Computersystemen und ihren Bestandteilen. Als Erstes werden die grundlegende Struktur und das Zusammenwirken der verschiedenen Bestandteile von Computern beschrieben. Anschließend werden die Elemente der Zentraleinheit vorgestellt und danach die wichtigsten Peripheriegeräte.
Auch in diesem Kapitel wurde Wert darauf gelegt, Ihnen neben dem unvermeidlichen Prüfungswissen vor allem nützliche Informationen zu bieten. Sie erfahren zum Beispiel auf praktische Art und Weise, wie Sie Komponenten anschließen können, wie man eine CD oder DVD brennt und wie das BIOS konfiguriert wird.
Die wichtigste Art der Hardware, die in diesem Kapitel konsequent nicht behandelt wird, ist sämtliches Netzwerkzubehör. Netzwerkgeräte wie Netzwerkkarten, Modems oder verschiedene Netzwerkkabel werden ausführlich im nächsten Kapitel besprochen.
3.1 Grundlagen
Computerhardware lässt sich nach einem einfachen Schema in verschiedene Bestandteile aufteilen. Dieses Schema sehen Sie in Abbildung 3.1. Die Hardware besteht grundsätzlich aus Zentraleinheit und Peripherie. Zur Zentraleinheit zählen vor allem der Mikroprozessor, der Arbeitsspeicher (RAM), die verschiedenen Bus- und Anschluss-Systeme sowie das BIOS. Zur Peripherie gehören sämtliche Bauteile, die zusätzlich an die Zentraleinheit angeschlossen werden; sie dienen der Ein- und Ausgabe sowie der dauerhaften Speicherung von Daten.
Das EVA-Prinzip
Computer arbeiten schematisch gesehen nach einem Verfahren, das als EVA-Prinzip (für Eingabe, Verarbeitung und Ausgabe) bezeichnet wird: Über eine Eingabeeinheit wie die Tastatur, die Maus oder einen Datenträger gelangen Daten in den Computer, werden durch den eigentlichen Rechenkern verarbeitet und über ein Ausgabegerät wie Monitor oder Drucker wieder ausgegeben. Ein- und Ausgabe sind Sache der Peripheriegeräte, für die Verarbeitung sind die Komponenten der Zentraleinheit zuständig.
Dieses Verfahren lässt sich durch die gesamte in Kapitel 1, Einführung, skizzierte Geschichte der Computer verfolgen. Tabelle 3.1 zeigt eine Übersicht über die verschiedenen Computergenerationen und ihre typischen Verwirklichungen von Eingabe, Verarbeitung und Ausgabe. Beachten Sie, dass dies lediglich eine schematische Übersicht ist, der Wechsel der dominierenden Ein- und Ausgabegeräte erfolgte allmählich und nicht genau mit dem Wechsel der Rechnergenerationen.
| Rechnergeneration | Eingabeeinheit | Verarbeitungseinheit | Ausgabeeinheit |
|
1. Röhrenrechner |
Schalttafeln |
Röhrenschaltungen, Trommelspeicher |
Leuchtanzeigen, Endlosdrucker |
|
2. Transistorrechner |
Lochkarten |
Transistorschaltungen, Magnetkernspeicher |
Endlosdrucker |
|
3. IC-Rechner |
Terminal, Magnetband |
IC-Schaltungen |
Terminal, Endlosdrucker, Magnetband |
|
4. Mikrocomputer |
Tastatur, Maus, Scanner, Diskette, Festplatte usw. |
Mikroprozessor, IC–basierter Speicher |
Monitor, Drucker, Diskette, Festplatte usw. |
Von- Neumann-Rechner
Die grundlegende Beschreibung der Funktionsweise eines Computers lieferte das Konzept, das John von Neumann 1946 aufstellte. Mit gewissen Abwandlungen durch neuere Entwicklungen gilt dieses Prinzip noch heute. Ein Von-Neumann-Rechner besteht aus den folgenden schematisch beschriebenen Komponenten:
- Das Steuerwerk liest einen Befehl und seine Operanden nach dem anderen und interpretiert ihn anhand einer Befehlstabelle.
- Das Rechenwerk führt die diversen arithmetischen und logischen Operationen durch.
- Der Hauptspeicher enthält die Befehle des zurzeit ausgeführten Programms und die Daten, die gerade verarbeitet werden.
- Ein- und Ausgabeeinheit kommunizieren mit der Umwelt, um neue Programme und Daten entgegenzunehmen und fertig verarbeitete Daten wieder auszugeben.
Rechen- und Steuerwerk sind noch heute die wichtigsten Komponenten von Mikroprozessoren. Diese Elemente bestehen zwar heutzutage genau wie der Hauptspeicher aus völlig anderen Bauteilen, als man sich zu von Neumanns Zeiten vorstellen konnte, erfüllen aber nach wie vor die gleiche Funktion. Ein- und Ausgabeeinheit werden im Von-Neumann-Konzept ohnehin nur abstrakt beschrieben und können durch völlig beliebige Geräte verwirklicht werden.

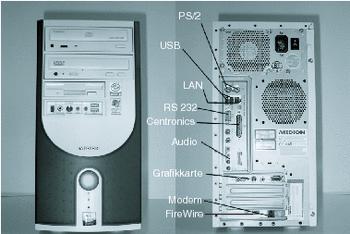

Abbildung 3.2 zeigt die Vorder- und die Rückseite eines gewöhnlichen, nicht besonders neuen PC. Auf der Vorderseite erkennen Sie oben zunächst die verschiedenen Wechsellaufwerke: DVD-Brenner und DVD-ROM-Laufwerk. Darunter befindet sich ein aufklappbares Fach mit Audio- und Videobuchsen sowie zwei zusätzlichen USB-Anschlüssen. Unten befindet sich schließlich der Einschaltknopf, mit integrierter Power-LEDs.
Abbildung 3.2 Vorder- und Rückseite eines PC
Auf der Geräterückseite finden Sie zahlreiche Anschlüsse. Im oberen Bereich liegen die verschiedenen Buchsen der Onboard-Komponenten; unten sind die nach außen geführten Anschlüsse der Einsteckkarten zu finden. Der Bequemlichkeit halber sind die einzelnen Teile der Rückseite unmittelbar im Bild beschriftet.

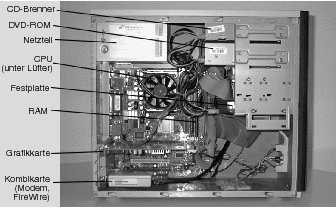

Abbildung 3.3 Das Innenleben eines PC
In Abbildung 3.3 sehen Sie das Innenleben desselben Rechners. Auch hier wurden die verschiedenen Komponenten im Bild beschriftet, um das Ganze übersichtlicher zu machen. In den folgenden Abschnitten werden die einzelnen Bestandteile genauer beschrieben.
